MTM Serie Molino Trapezoidal de velocidad media

MTM serie molino trapezoidal de velocidad media es un nuevo tipo de molino industrial disenado por el personal de l+D de nuestra empresa en base al molino de péndulo de alta presión. Este equipo posee varias tecnologias patentadas y su rendimiento global es varias veces superior al tradicional molino Raymond, por lo que se ha convertido en el modelo de comparación para molinos tradicionales.

Hablemos ahora

Compartir a:

Introducción del producto

MTM serie molino trapezoidal de velocidad media es un nuevo tipo de molino industrial disenado por el personal de l+D de nuestra empresa en base al molino de péndulo de alta presión. Este equipo posee varias tecnologias patentadas y su rendimiento global es varias veces superior al tradicional molino Raymond, por lo que se ha convertido en el modelo de comparación para molinos tradicionales.

Ventajas técnicas

Baja Inversión Integral

Estructura tridimensional, diseno completo de la línea de producción, superficie ocupada pequena, inversión original reducida.

Diseno patentado, bajo costo y alto rendimiento.

El molino trapezoidal conecta el conjunto de rodillos de molienda por medio de la barra y resortes horizontales,con la fuerza radial aplicada para proteger el eje principal y los cojinetes contra el impacto de materiales de gran tamano en la cámara de molienda,lo que puede prolongar la vida útildel equipo.La acción combinada del resorte de alta tensión y a fuerza centrifuga garantiza un estrecho contacto entre el rodillo de molienda y el anillo.La fuerza del rodillo es 1,2 veces mayor que la de los molinos de Raymond en las mismas condiciones,por lo que la capacidad ha sido aumentada en gran medida.

Excelente amortiguación, suficiente reducción de ruido, alta eficiencia y Ambientalmente amigable

EI molino principal y el clasificador se combinan mediante una conexión trenzada.Los resortes amortiguadores y las cintas de sellado se usan para reducir las vibraciones y el ruido,y también para evitar la resonancia. Está disponible una variedad de equipos de desempolvado,con el estándar de emisión superor a la norma nacional.

Está disponible una variedad de equipos de desempolvado con el estándar de emisión superior ala norma nacional.

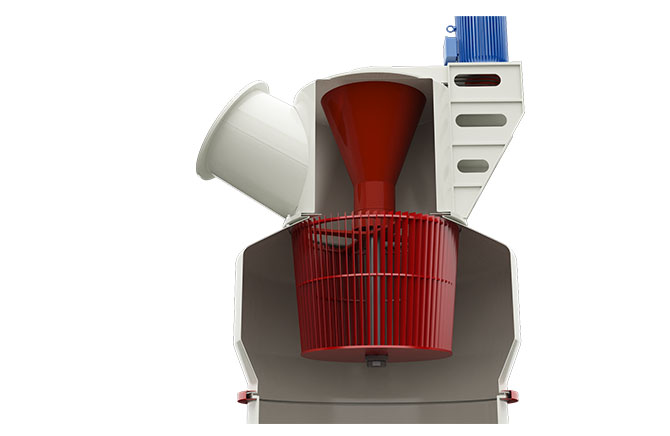

A velocidad constante, puede mejorarse la finura de los productos finales aumentando el número de impulsores. Manteniendo sin cambios la finura de los productos finales, los impulsores de alta densidad giran más lentamente que los menos-impulsores. A una velocidad inferior, la resistencia del flujo de aire es menor a través de los impulsores y la salida de producto final aumenta en un 50% mediante los impulsores con la misma potencia.

Bajos Costos Operativos

Después de que los rodillos de molienda y los anillos se desgasten hasta certo grado,ajustando la longitud del muelle de compresión se puede mantener una presión de molienda constante entre el rodillo y los anillos de molienda,lo que aumenta la tasa de utilización del collar, ahorra costos materiales y la produccón se mantiene estable.

Principio de Funcionamiento

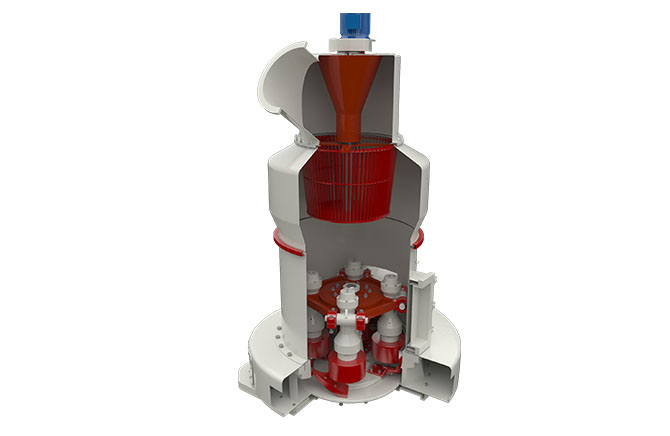

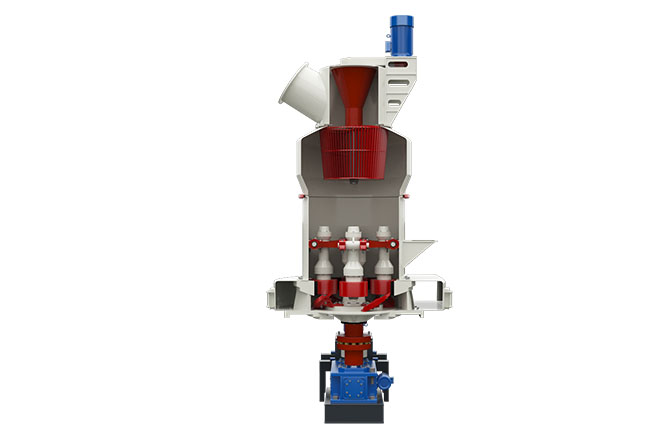

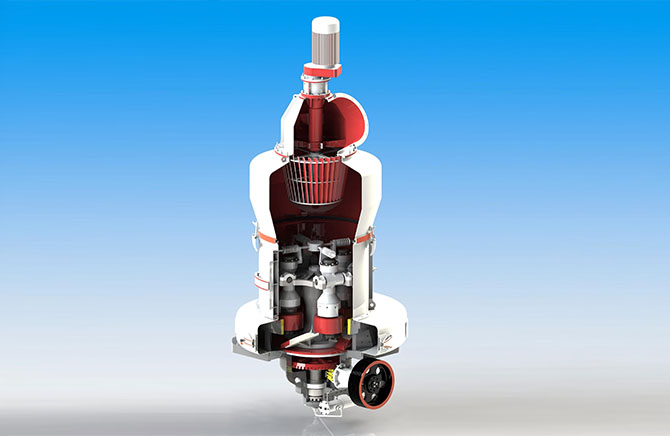

EI molino principal hace girar el eje central a través de un reductor.La parte superior del eje está conectado con un gancho del rodillo de molienda,con el dispositivo de rodillo montado bajo el gancho a través del eje del brazo transversal para formar un pivote basculante.El rodillo de molienda gira alrededor del eje central del molino principal a lo largo del anillo de molienda. Al mismo tiempo,también gira por si mismo bajo la acción de la fricción. EI sistema de cuchillas está instalado debajo de la plataforma cinquenfolio La hoja de la pala y los rodillos de molienda pueden expulsar y alimentar los materiales en el espacio entre los rodillos y el anillo,así los materiales son triturados hasta formar el polvo. EI flujo de aire en la cámara de molienda de la parte inferior del anillo de molienda lleva las partículas pequenas de polvo al clasificador. Las partículas gruesas caen de nuevo para su posterior molienda mientras que el polvo calificado entra al colector de polvo junto con el flujo de aire y luego se descarga de la tubería de descarga del polvo como producto final.

Parámetros técnicos

Modelo	MTM100	MTM130	MTM160
Diámetro del rodillo x altura (mm)	Φ310×170	Φ410×210	Φ440×270
Diámetro interior del anillo de rectificado x altura (mm)	Φ950×170	Φ12800×210	Φ1600×270
Tamaño máximo de alimentación(mm)	<25	<30	<35
Finura de productos terminados(mm)	1.6-0.045, finura hasta 0.038	1.6-0.045, finura hasta 0.038	1.6-0.045, finura hasta 0.038
Capacidad(t/h)	3-8	6-11	9-22
Potencia motor principal(kW)	37	75	132
Potencia motor del ventilador((kW))	37	75	132
Potencia motor del clasificador(kW)	5.5	7.5	18.5
Modelo del alimentador vibratorio electromagnético estándar	GZ2F	GZ3F	GZ4F
Potencia del alimentador vibratorioelectromagnético estándar(kW)	0.15	0.2	0.2
