MTW serie molino trapezoidal tipo europeo es una nueva generación de avanzada mundial en equipos para la molienda de polvo, diserada y fabricada por nuestra empresa. Este tipo de equipo de molienda es diseñado por nuestros expertos después de un análisis en profundidad de la estructura y el rendimiento del molino tradicional, combinado con las necesidades y sugerencias de más de 9.500 clientes, y finalmente después de la minuciosa investigación y diseño de docenas de personal de investigación y desarrollo.
MTW serie molino trapezoidal tipo europeo es una nueva generación de avanzada mundial en equipos para la molienda de polvo, diserada y fabricada por nuestra empresa. Este tipo de equipo de molienda es diseñado por nuestros expertos después de un análisis en profundidad de la estructura y el rendimiento del molino tradicional, combinado con las necesidades y sugerencias de más de 9.500 clientes, y finalmente después de la minuciosa investigación y diseño de docenas de personal de investigación y desarrollo. Esta serie de modelos tiene ventajas incomparables de los molinos tradicionales, como el uso de transmisión integral de engranajes cónicos, sistema interno de lubricación con aceite fino, medición en línea de la temperatura del aceite y muchas otras tecnologías de clase mundial, y tiene una serie de derechos de propiedad técnica patentados independientes. Esta serie de modelos ha alcanzado el nivel internacional de tecnología avanzada.
Ámbito de aplicación
Esta serie de molinos es adecuada para la molienda y el procesamiento de metalurgia, materiales de construcción, industria química, minería y otros materiales minerales, y puede moler piedra caliza, calcita, mármol, talco, dolomita, bauxita, barita, coque de petróleo, cuarzo, mineral de hierro, roca de fosfato, yeso, grafito y otros materiales minerales no inflamables y explosivos con dureza de Mohs por debajo del grado 9 y humedad por debajo del 6%.
Ventajas técnicas
.
Separador de turbina vertical de alta eficiencia, preciso y de alta eficiencia de separación de polvo; Sellado de aire único, efectivamente anti-grueso, para garantizar la calidad de los productos terminados.
.
La voluta de entrada de aire sin impedimentos y resistente al desgaste puede mejorar efectivamente la eficiencia del suministro de aire en el molino y reducir el costo de mantenimiento del material.
.
Conducto de aire de arco circular para evitar la pérdida de energía del flujo de aire y garantizar la eficiencia del transporte; Placa de protección de alta resistencia para proteger la cara de trabajo del conducto de aire.
.
El innovador y práctico sello laberíntico y otros diseños de sellos múltiples garantizan el rendimiento del rodillo de molienda al tiempo que reducen directamente el costo de mantenimiento del equipo.
.
La aplicación innovadora del nuevo material del anillo de rodillos, el rendimiento de durabilidad es muchas veces mayor que el del material tradicional.
.
Cuchilla combinada, solo necesita reemplazar la cuchilla, lo que reduce el costo de las piezas de desgaste; El diseño de la superficie curva cambia el ángulo de lanzamiento, prolonga la vida útil del anillo de rodillos y reduce el costo operativo.
.
La transmisión integral de engranajes cónicos puede lograr una mayor eficiencia de transmisión, ahorrar espacio y reducir los costos de inversión.
.
El sistema interno de lubricación de aceite liviano puede realizar la lubricación en el cojinete principal y el cojinete impulsor, lo que ayuda a reducir los costes de mantenimiento al no agregar más bombas de aceite.
Principio de Funcionamiento
.

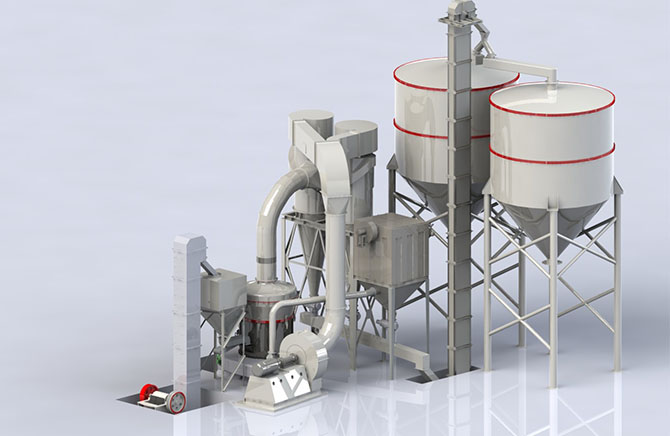

El alimentador vibratorio alimentalos materiales deforma continua y cuantitativa en la cámara de molienda principal y el polvo molido es retirado por el flujo ascendente; después de haber sidoseparados por elclasificador, el polvo que conformeel requisito de finura es recogido en el colector ciclónico de polvo junto con elflujode aire y después de scargado desde la válvula de descarga de polvo como producto final. Posteriormente,el flujo de aire entra nuevamente al ventilador de separación desde el conducto de retorno en la parte superior del colector de polvo ciclónico; por lo tanto,se forma un sistema cerrado de crculación de aire, con el aire circulando bajo presión negativa.
.

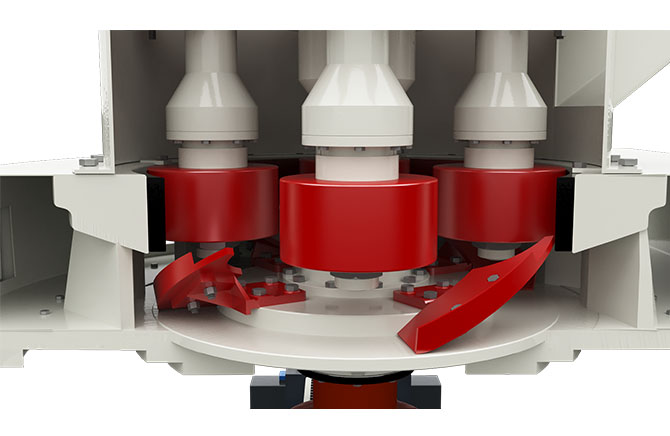

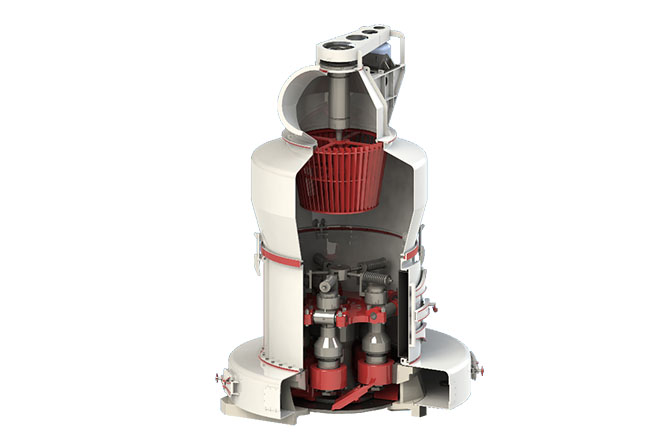

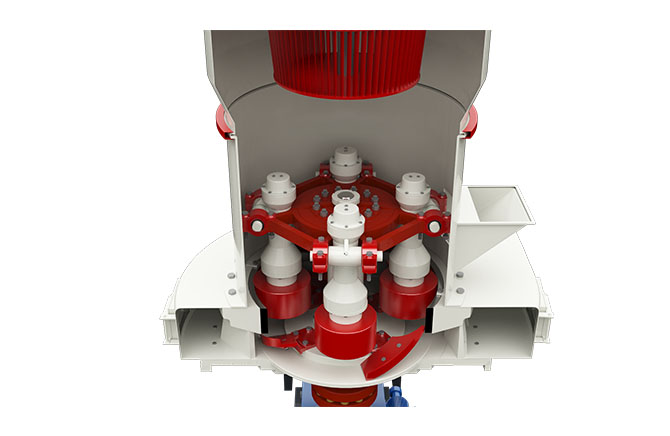

La función del molino principal es de la siguiente manera: El engranaje cónico hace el eje central girar, la parte superior del eje está conectado con un gancho del rodillo de molienda, en el que está montado un dispositivo de rodillo de molienda para formar un pivote basculante. EI dispositivo de rodillos de molienda gira alrededor no sólo el eje central, sino también a lo largo del anillo de molienda, con el rodillo de molienda rotando por sí mismo por acción de la fricción. La gancho del rodillo de molienda tiene una hoja de pala instalado en la parte inferior, la pala y el rodillo de molienda expulsan y alimentan los materiales entre los rodillos de molienda y el anillo durante la rotación mutua para formar una capa de base, que produce una fuerza centrifuga hacia el exterior (una fuerza de extrusión) por la rotación del rodillo de molienda al triturar los mateiales y así lograr la producción de polvo.
El clasificador puede clasificar el polvo ajustando la velocidad de rotación de la cuchilla, que se puede ajustarde acuerdo a los requisitos de tamano de la partícula del polvo final.
Parámetros técnicos
Modelo
MTW110G
MTW138G
MTW175G
MTW215G
Tamaño máximo de alimentación(mm)
<30
<35
<40
<50
Finura de productos terminados(mm)
1.6-0.045, finura hasta 0.038
1.6-0.045, finura hasta 0.038
1.6-0.045, finura hasta 0.038
1.6-0.045, finura hasta 0.038
Capacidad(t/h)
3-10
6-17
9.5-25
15-45
Potencia motor principal(kW)
55
90
160
280
Potencia motor del ventilador(kW)
55
110
200
315
Potencia motor del clasificador (kW)
11
18.5
22
55
Modelo de alimentador vibratorio electromagnético
GZ2F
GZ3F
GZ4F
GZ5F
Potencia del alimentador vibratorio electromagnética(kW)
