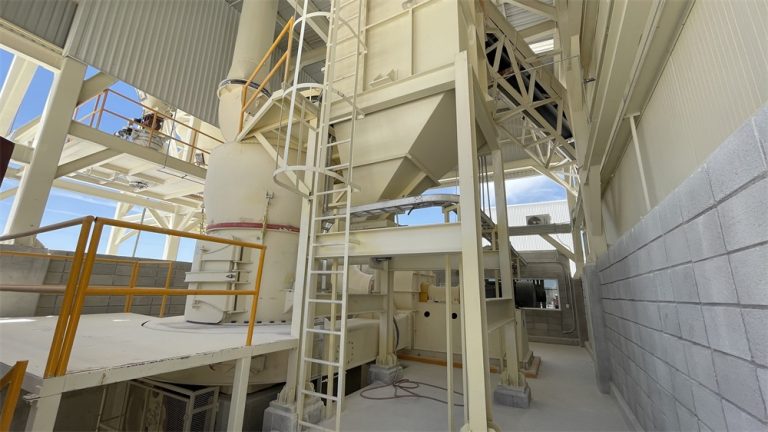

325 soluciones de fabricación de polvo industrial fino
Las máquinas de molienda de la versión Europea de la serie mtw pertenecen a la categoría de equipos de molienda y se utilizan principalmente en la fabricación de polvo de minerales no metálicos en los campos de la metalurgia, los materiales de construcción y la industria química. El equipo se basa en la mejora de la tecnología de molienda Europea y puede procesar materiales con dureza inferior a 9 grados de mohs, como piedra caliza y calcita, con un tamaño de partícula terminado que cubre 80 – 800 mallas.
El equipo adopta una estructura vertical, compuesta por el motor principal, el selector de polvo, el ventilador y otros componentes, equipado con una transmisión de caja de cambios cerrada y una máquina de análisis de control de frecuencia variable. La tecnología central incluye el sistema de transmisión integral del piñón, el dispositivo de lubricación de aceite delgado interno y el diseño del conducto de aire curvo, optimizando la eficiencia de molienda a través de la tecnología de presurización de enlace entre la pala curvada y el rodillo de molienda.
El rendimiento ambiental se basa en colectores de polvo de pulso y colectores de polvo de torbellino aislados para lograr la descarga de polvo estándar, y el sistema de autocirculación de aire reduce el consumo de energía. La voluta de entrada de aire sin resistencia especialmente diseñada y el sistema de recogida de polvo secundario mejoran la capacidad de tratamiento, y la producción de una sola máquina aumenta en un 20% en comparación con el molino Raymond tradicional.
Nombre chino serie mtw versión Europea molino
Modelo serie mtw
Tipo de molino de la versión Europea
El Molino trapezoidal Europeo de la serie mtw tiene un rendimiento estable, una operación conveniente y un bajo consumo de energía; El tamaño de las partículas de los productos terminados ajustables y controlables y los materiales de molienda se utilizan ampliamente; Equipado con un eliminador de polvo especial, la concentración de emisiones de polvo es completamente inferior a las regulaciones nacionales de protección ambiental.

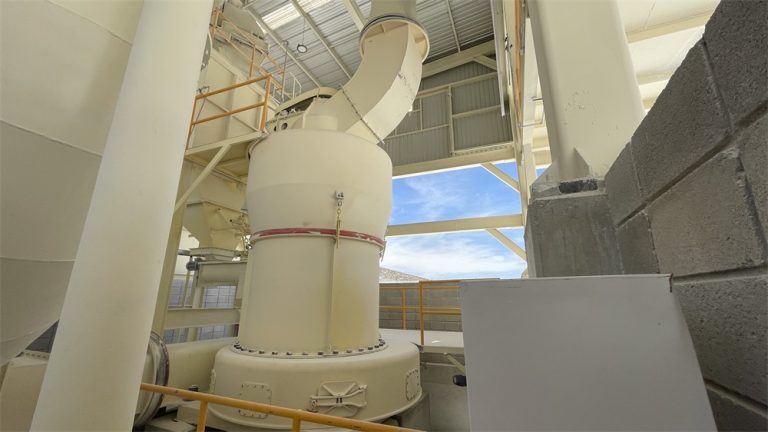

Molino de polvo de la serie mtw para la versión Europea
Características de rendimiento
transmisión integral del piñón, pequeña pérdida de energía y alta eficiencia
En comparación con los molinos tradicionales, los molinos de polvo europeos necesitan otros reductores de velocidad y ejes principales de transmisión a través de acoplamientos. es difícil alinearse durante la instalación, es fácil generar ruido y reducir la eficiencia. los molinos de polvo europeos de la serie mtw son la transmisión general de engranajes cilíndricos. la estructura es más compacta, la instalación y el ajuste son más convenientes y rápidos, y la eficiencia aumenta considerablemente.
sistema de lubricación de aceite delgado interno, avanzado y confiable
La forma tradicional de lubricación del molino es la lubricación de grasa, con gran resistencia a la lubricación, aumento de temperatura y corta vida útil del rodamiento. el molino trapezoidal Europeo de la serie mtw utiliza una bomba de aceite interna. sin necesidad de aumentar la bomba de aceite o la estación de lubricación adicional, se puede lograr la lubricación del rodamiento del eje principal y el rodamiento del eje del engranaje cónico, lo que mejora en gran medida la vida útil del equipo.
conducto de aire curvo, pequeña pérdida de volumen de aire y buena fluidez de materiales
Los canales de aire del molino en los molinos tradicionales son canales de aire de placa recta. Esta estructura tiene las deficiencias de que el flujo de aire impacta en la placa del conducto de aire para generar resistencia, la pérdida de energía de la colisión entre las moléculas del flujo de aire es grande, y es fácil producir vórtices que conducen al bloqueo del conducto de aire. el conducto de aire utilizado en el molino trapezoidal Europeo de la serie mtw es un conducto de aire curvo, la entrada del flujo de aire cortante es suave, la resistencia es pequeña, y la dirección de salida interna es propicia para la dispersión del material y no es fácil bloquear el material.
el diseño estructural de los rodillos de molienda especiales y los anillos de molienda y las palas de cuchillo intercambiables en la superficie curvada mejoran la eficiencia de molienda y reducen los costos de uso
El borde del cuchillo de la pala del molino tradicional se desgasta rápidamente, la pala es una pala integral, después de que el borde se desgasta, es necesario reemplazar la pala en su conjunto, desperdiciar materiales y aumentar el tiempo de parada y reemplazo. La pala de molienda Europea de la serie mtw, con un material de aleación de alta resistencia al desgaste en el borde, tiene una larga vida útil y solo necesita reemplazar la parte del borde del cuchillo al reemplazarlo, lo que mejora la tasa de utilización del material. Además, las palas planas tradicionales, los materiales se acumulan en un solo nivel después de palear, lo que hace que el centro del anillo de molino de rodillos esté muy desgastado, y las palas curvas pueden guiar el material a la fachada, de modo que la parte superior, media e inferior del anillo de molino de rodillos se puede moler, lo que hace que Se desgaste uniformemente, pero también aumenta la superficie de trabajo efectiva, aumentando así la producción.
el tamaño del grano del producto terminado es ajustable y controlable, y la eficiencia de la selección de polvo es alta
La velocidad de la máquina de análisis adopta el control de conversión de frecuencia, la velocidad es más precisa y el efecto de clasificación de materiales finos es mejor; La eficiencia de la selección de polvo y polvo del ciclón de aislamiento se ha mejorado considerablemente, y la estructura de aislamiento se adopta entre el cilindro interior y el flujo de polvo de la mezcla, lo que puede mejorar efectivamente la eficiencia y la precisión de la selección de polvo.
voluta de entrada de aire sin resistencia (pequeña puerta de observación sin vórtice)
La superficie interior del panel de la puerta interior de la puerta de Observación de la voluta de entrada de aire del molino tradicional sobresale hacia afuera y no está en el mismo plano que la superficie interior de la voluta de entrada de aire, por lo que es fácil producir un efecto de vórtice y aumentar el consumo de energía del sistema. La máquina de molienda Europea de la serie mtw utiliza la superficie interior del panel de la puerta interior y la superficie interior de la voluta de entrada de aire en la misma superficie curva, lo que puede evitar eficazmente el efecto de vórtice.
diseño humanizado y fácil de operar
La versión Europea de la trituradora no solo adopta muchas estructuras avanzadas en el interior, sino que también adopta un hermoso diseño de estructura de arco en la apariencia, lo que hace que toda la máquina sea más humana y reduce los daños innecesarios causados por los trabajadores durante el funcionamiento.
preste atención al concepto de protección del medio ambiente
Todo el equipo de la máquina de molienda Europea se compone principalmente de la máquina principal, la máquina de selección de polvo, el ventilador, la mandíbula rota, el elevador de cubo, el alimentador de vibración electromagnética, el silo de almacenamiento, el eliminador de polvo de bolsa de tela, el dispositivo de tubería, el concentrador de polvo ciclón, el Gabinete de control eléctrico, el motor, etc. El principio de funcionamiento de la máquina de molienda Europea de la serie mtw es una estructura vertical, que cubre un área pequeña y tiene un fuerte conjunto completo, y la transmisión principal adopta una caja de cambios cerrada, con una transmisión estable. Los componentes importantes del molino están hechos de acero de alta calidad, por lo que toda la máquina es duradera y confiable. El sistema eléctrico de la trituradora adopta un control centralizado, la selección es avanzada y razonable, el grado de automatización es alto, el tamaño del alimentador vibrante es pequeño y ligero, es fácil de ajustar y ahorrar electricidad.
Principio de funcionamiento

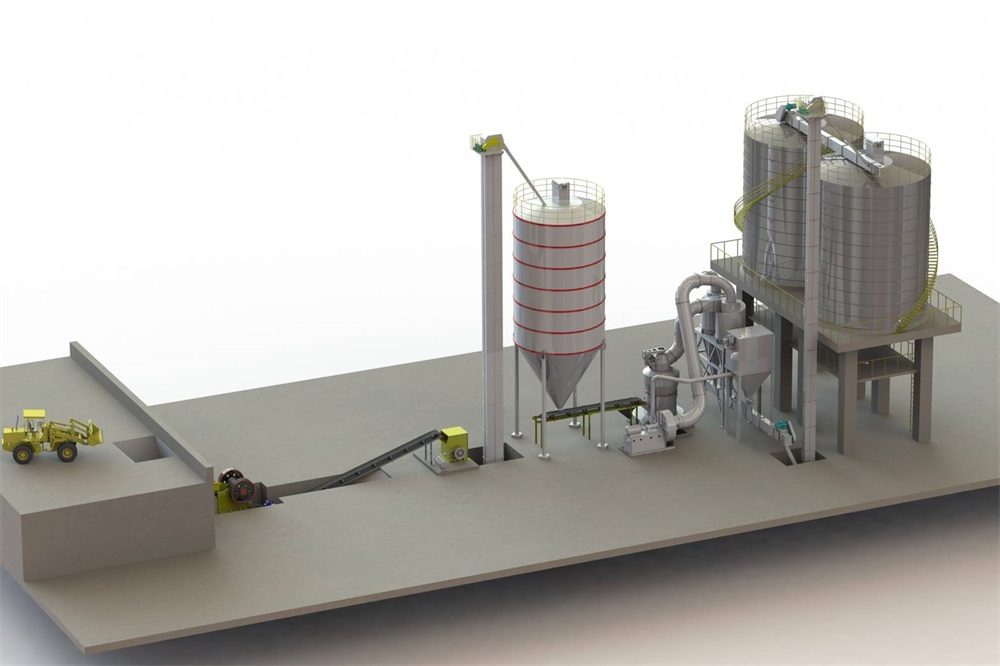

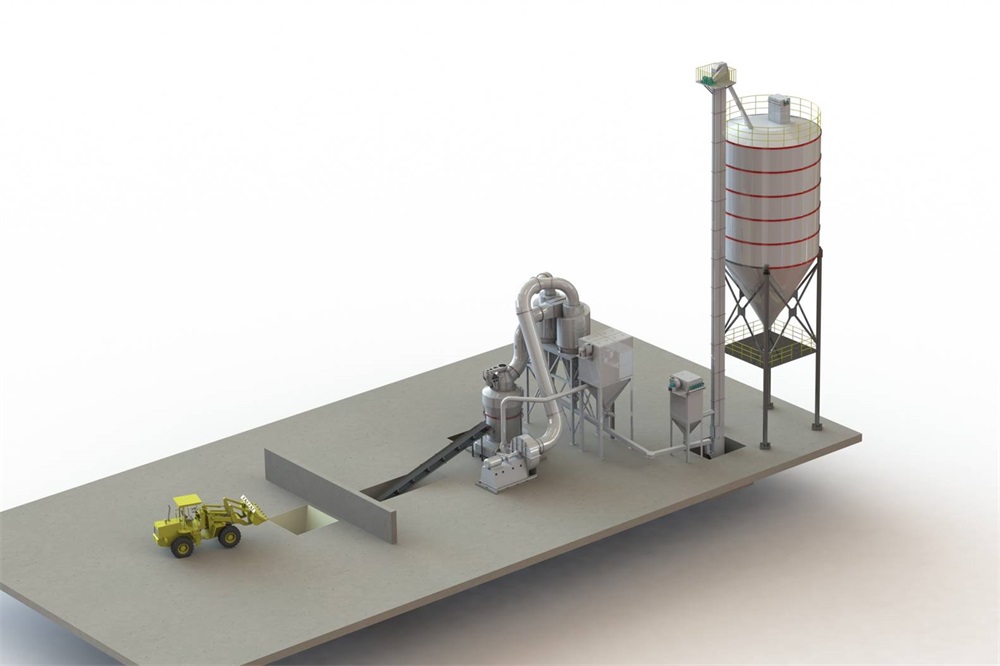

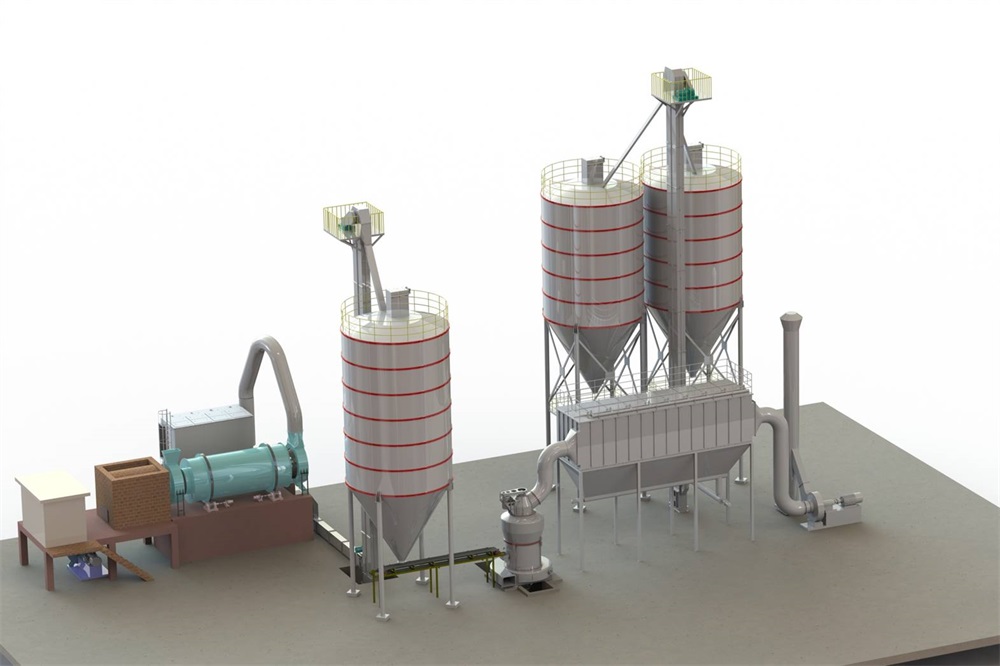

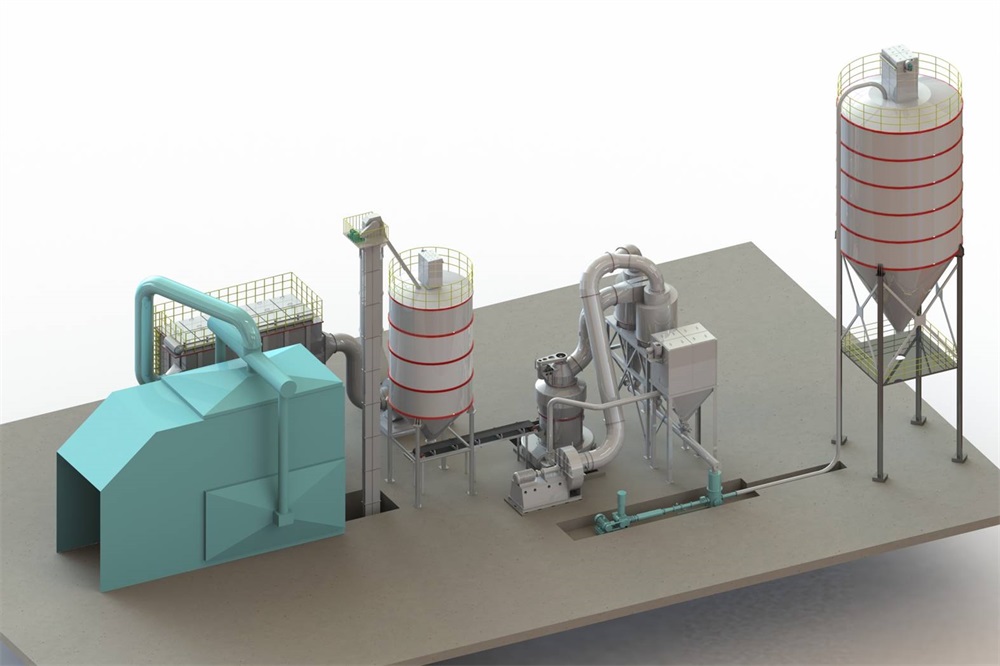

El proceso de trabajo de la máquina de molienda de la versión Europea es el siguiente: Después de que los materiales grandes se rompen hasta el tamaño de partícula necesario a través de una trituradora de mandíbula, el material se envía a la tolva de almacenamiento por un elevador, y luego el material se envía uniformemente, cuantitativamente y continuamente a la Cámara de molienda principal a través de un alimentador de vibración para moler.
el polvo después de la molienda aumenta con el flujo de aire del ventilador, se clasifica por el clasificador de polvo, y el polvo fino entra en el gran coleccionista de torbellino con el flujo de aire a través de la tubería para la separación y recolección, y el polvo terminado se descarga a través de la válvula de salida de polvo. El flujo de aire es inhalado por el tubo de retorno superior del gran ciclón en el ventilador de inducción centrífuga, y todo el sistema de flujo de aire de la máquina está cerrado y circula en estado de presión positiva y negativa.

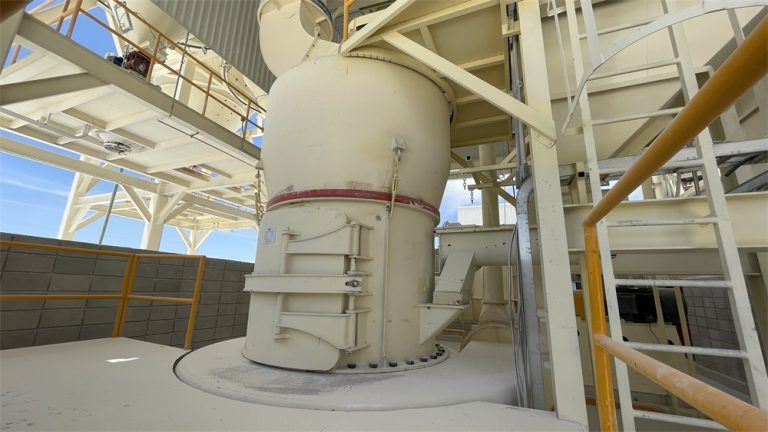

El proceso de trabajo de la máquina principal del molino Europeo de la serie mtw es conducir el eje central a girar a través del dispositivo de transmisión integral del engranaje cónico. el extremo superior del eje está conectado con un estante de rodillos. el estante está equipado con un dispositivo de rodillos y forma un punto de apoyo oscilante.
El dispositivo de molino no solo gira alrededor del eje central, sino que también gira alrededor del anillo de molino, y el propio molino gira debido a la acción de fricción. Debajo de la horquilla del rodillo de molienda se encuentra una espátula, cuya posición se encuentra en el extremo inferior del rodillo de molienda. durante la misma rotación entre la espátula y el rodillo de molienda, el material se arroja y se alimenta entre los anillos de molienda del rodillo de molienda, formando una capa de almohadilla, que se pulveriza con una fuerza centrífuga hacia afuera (es decir, presión de extrusión) producida por la rotación del rodillo de molienda, logrando así el propósito de la fabricación de polvo.
La máquina de selección de polvo de la máquina de molienda Europea de la serie mtw impulsa la rotación de las hojas en el disco giratorio a través de un motor de velocidad variable para formar un efecto de clasificación en el polvo.
La velocidad de rotación de la hoja se ajusta de acuerdo con el tamaño del grano del polvo terminado. Cuando se quiere obtener un polvo de grano más fino, se debe aumentar la velocidad de rotación de la hoja para que el contacto entre la hoja y el polvo aumente, de modo que el polvo no deseado sea arrojado por la hoja a la pared exterior y separado del flujo de aire, el polvo grueso caiga en la Cámara de molienda debido a su propia gravedad para el regrindo, el polvo terminado calificado se inhala en el concentrador de torbellino grande con el flujo de aire a través de la hoja, y después de que el flujo de aire y el polvo se separan, el polvo se recoge.
El gran coleccionista de polvo de torbellino juega un papel importante en el rendimiento del molino. cuando el flujo de aire con polvo entra en el coleccionista, es un Estado de rotación de alta velocidad. después de que el flujo de aire se separa del polvo, la pared del cuerpo del flujo de aire se contrae y se mueve hacia el Centro hasta el Fondo del Cono (desde la longitud natural del flujo de aire) para formar un flujo de aire giratorio hacia arriba, cuando el polvo cae y se recoge.
Ventajas tecnológicas
Nuevo sistema de molienda
.
la nueva tecnología adopta un nuevo dispositivo de molino de péndulo longitudinal. El rodillo de molienda y el anillo de molienda siempre están en equilibrio durante el proceso de molienda, formando una zona de molienda de contacto lineal uniforme. La altura del tamaño del rodillo de molienda y el anillo de molienda aumentó de 160 mm a 200 mm, lo que aumentó en mayor medida el área de contacto de molienda.
.
el clasificador utiliza un clasificador de turbina forzada para ampliar el tamaño de las partículas del producto terminado del rango original de 80 – 325 mallas al rango de 80 – 800 mallas.
.
el sistema de transporte eólico y recolección de productos terminados se actualiza a un recolector de polvo de alta eficiencia de presión negativa y recolección de polvo secundario para que la recolección de productos terminados sea más completa.
