Trituradora de Mandíbulas Serie MC
Capacidad:50-2700 t/h
Tamaño máximo de alimentación:2100 mm
Materias primas:Piedra de río, grava, granito, basalto, minerales, cuarzo, diabasa, etc.
Aplicación:Minería, metalurgia, construcción, carreteras, ferrocarriles, conservación de agua, etc.
Compartir a:

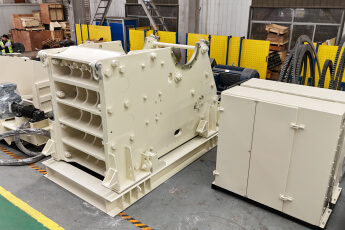

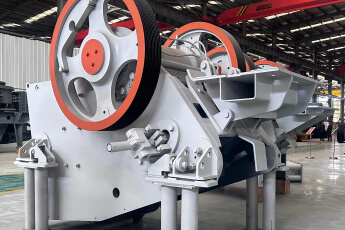

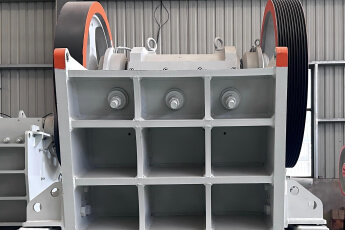

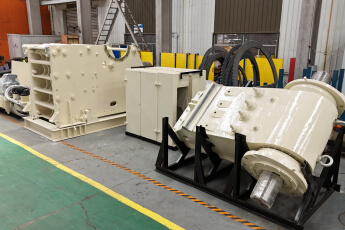

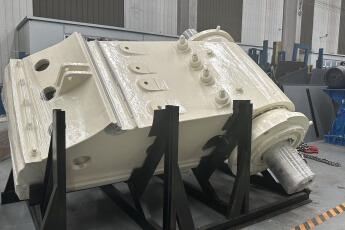

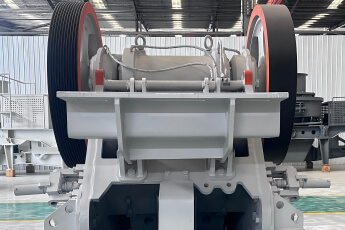

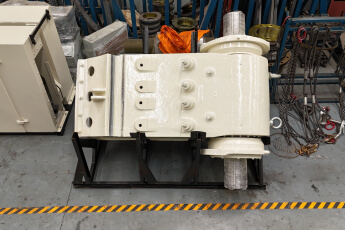

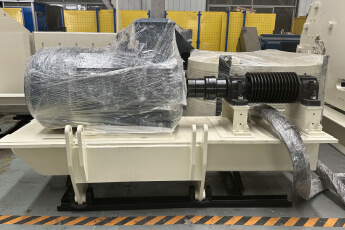

Exhibición del producto
En comparación con las trituradoras de mandíbulas tradicionales, las trituradoras de mandíbulas de la serie MC prestan mayor atención a los detalles durante su diseño y fabricación. Utilizan materiales de alta resistencia y tecnología de fabricación avanzada, lo que contribuye a una estructura más robusta, mayor fiabilidad, mayor tasa de trituración, mayor productividad y menor coste.
Características y ventajas técnicas
Existen dos tipos de bastidor: modelo soldado y modelo ensamblado. El primero es para tamaños pequeños y medianos, y el segundo para tamaños grandes.
El modelo soldado adopta un método de soldadura de arco de filete grande y baja tensión, lo que reduce considerablemente la tensión de concentración, garantizando una resistencia uniforme de la cremallera en todas las direcciones, alta resistencia al impacto, fuerza uniforme y baja tasa de fallos.

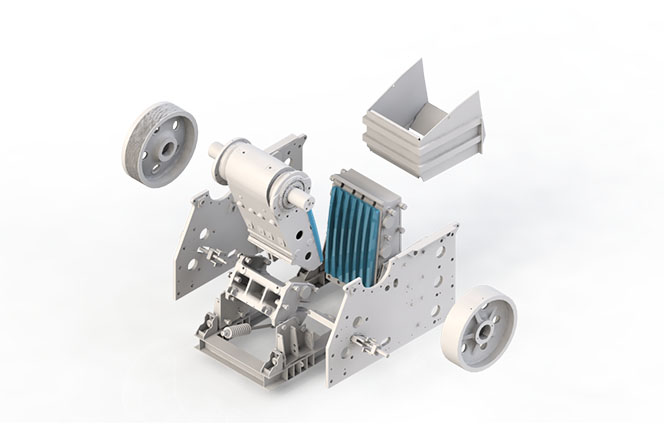

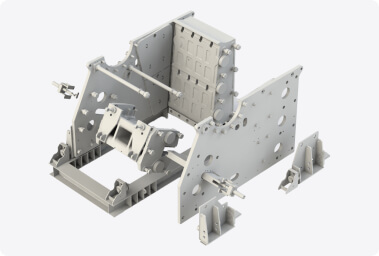

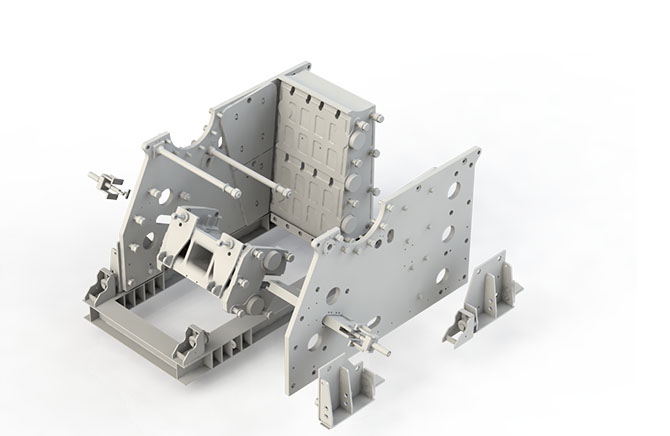

El ensamblaje utiliza una modularización avanzada y un diseño de estructura de bastidor sin soldadura que ofrece alta resistencia a la fatiga y alta fiabilidad. El diseño del ensamblaje de la máquina facilita el transporte y la instalación, siendo especialmente adecuado para su instalación en espacios estrechos y reducidos, como minas subterráneas y minería a gran altitud.

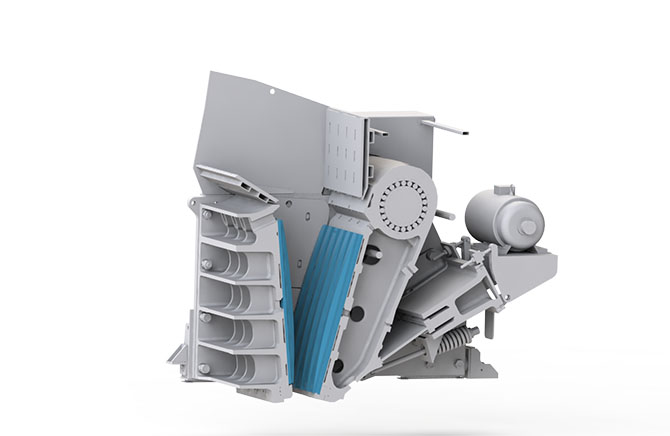

Diseño en V simétrico, palanca de gran oblicuidad, carrera larga, velocidad de rotor razonable, que permite una alimentación de bloques de material más grande, mayor productividad, gránulos de salida homogéneos y menor desgaste de la placa de mandíbula.
Diseño en V simétrico, palanca de gran oblicuidad, carrera larga, velocidad de rotor razonable, que permite una alimentación de bloques de material más grande, mayor productividad, gránulos de salida homogéneos y menor desgaste de la placa de mandíbula.
Una placa protectora robusta instalada sobre la placa de mandíbula móvil protege el rodamiento interno de daños causados por la caída de material durante la alimentación.
El asiento del rodamiento de una sola pieza garantiza una buena adaptación al bastidor y evita la presión radial innecesaria en el rodamiento durante el proceso de fijación, que suele producirse en el asiento compuesto. Por lo tanto, el rodamiento puede funcionar con mayor estabilidad.

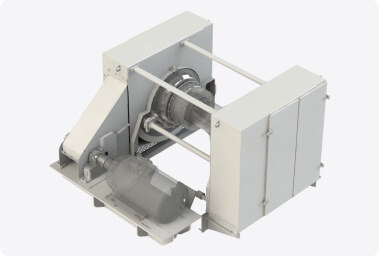

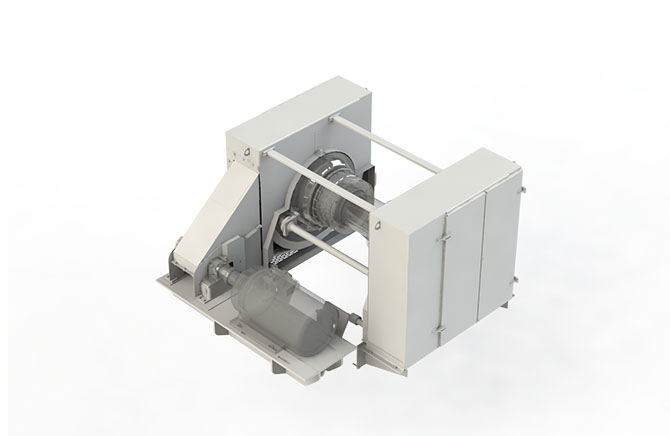

La trituradora de mandíbula MC adopta un dispositivo mecánico o hidráulico para ajustar la abertura de descarga. En comparación con las cuñas, el ajuste con doble bloque es más sencillo, económico, rápido y reduce el tiempo de inactividad.

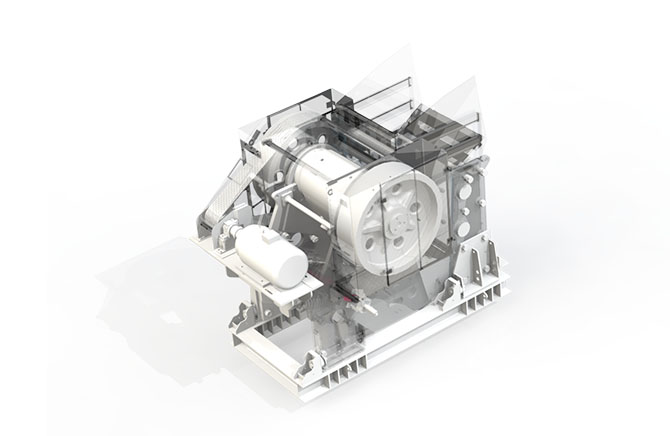

La trituradora se fija mediante un amortiguador de goma especial que absorbe eficazmente la vibración en el punto máximo y, al mismo tiempo, permite que la trituradora se desplace vertical y horizontalmente. De esta manera, se reduce el impacto en la cimentación.

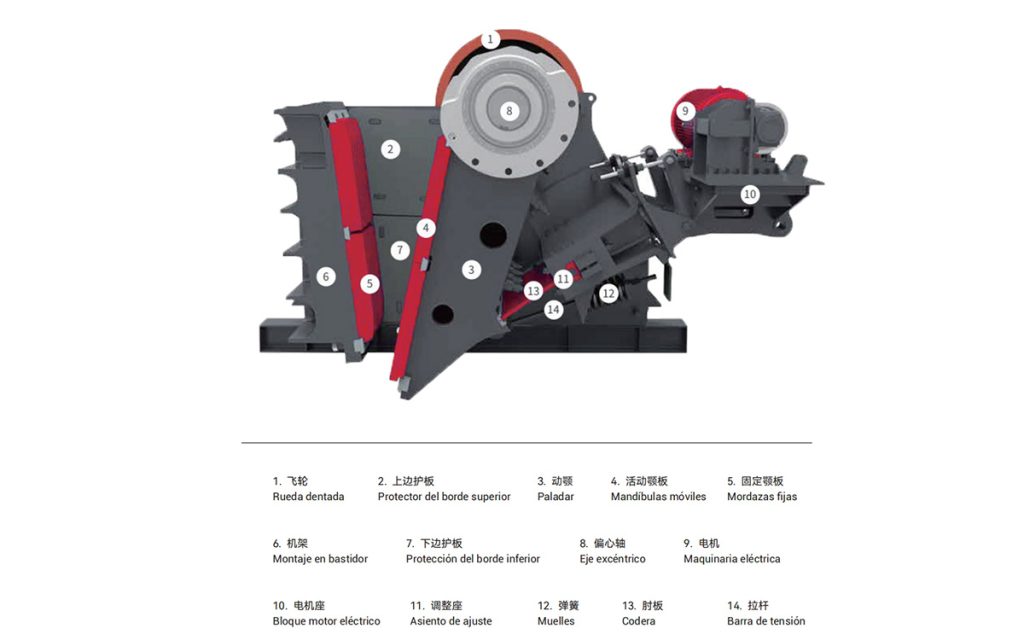

Principio de funcionamiento
Parámetros del producto
| Modelo | Tamaño De Boca De Alimentación(mm) | Alcance total de salida(mm) | Capacidad(t/h) | Velocidad del eje excéntrico(r/min) | Potencia(kW) | Dimensiones totales(mm) |
| MC80 | 520×800 | 60-150 | 80-290 | 350 | 75 | 2650×1540×1780 |
| MC96 | 580×930 | 60-175 | 105-390 | 330 | 90 | 2987×1654×1925 |
| MC100 | 760×1000 | 70-175 | 130-420 | 260 | 110 | 3700×2440×2520 |
| MC110 | 850×1100 | 80-200 | 160-550 | 230 | 160 | 3800×2450×2550 |
| MC125 | 1100×1250 | 100-250 | 230-760 | 220 | 160 | 4100×2750×2780 |
| MC145 | 1200×1450 | 125-300 | 320-1040 | 220 | 200 | 4400×3060×3210 |
| MC160 | 1200×1600 | 150-300 | 410-1150 | 220 | 250 | 5700×3650×3550 |
| MC180 | 1200×1800 | 150-300 | 490-1280 | 220 | 315/355 | 5700×4150×3550 |
| MC200 | 1500×2000 | 175-300 | 610-1510 | 200 | 400 | 6500×3990×4260 |
Datos técnicos de la trituradora de mandíbulas serie MC:
- Las capacidades de la trituradora indicadas se basan en un muestreo instantáneo de rocas de dureza media.
- Estos datos son solo de referencia; por favor, contacte con nuestros ingenieros para la selección de equipos para proyectos específicos.
- La producción de la trituradora que se muestra en las figuras anteriores se basa en la trituración de rocas de fragilidad media con una gravedad específica promedio de 2,7 t/m³, cuando los materiales de alimentación entran en la cámara de trituración sin obstrucciones ni bloqueos.
- El valor bajo se considera cuando los materiales de alimentación no son más pequeños que el puerto de descarga. El valor alto se considera cuando los materiales de alimentación contienen materiales finos.
- La producción puede variar según el método de alimentación y la naturaleza del material, como la composición granulométrica, el contenido de agua y lodo, la densidad aparente y la friabilidad.
